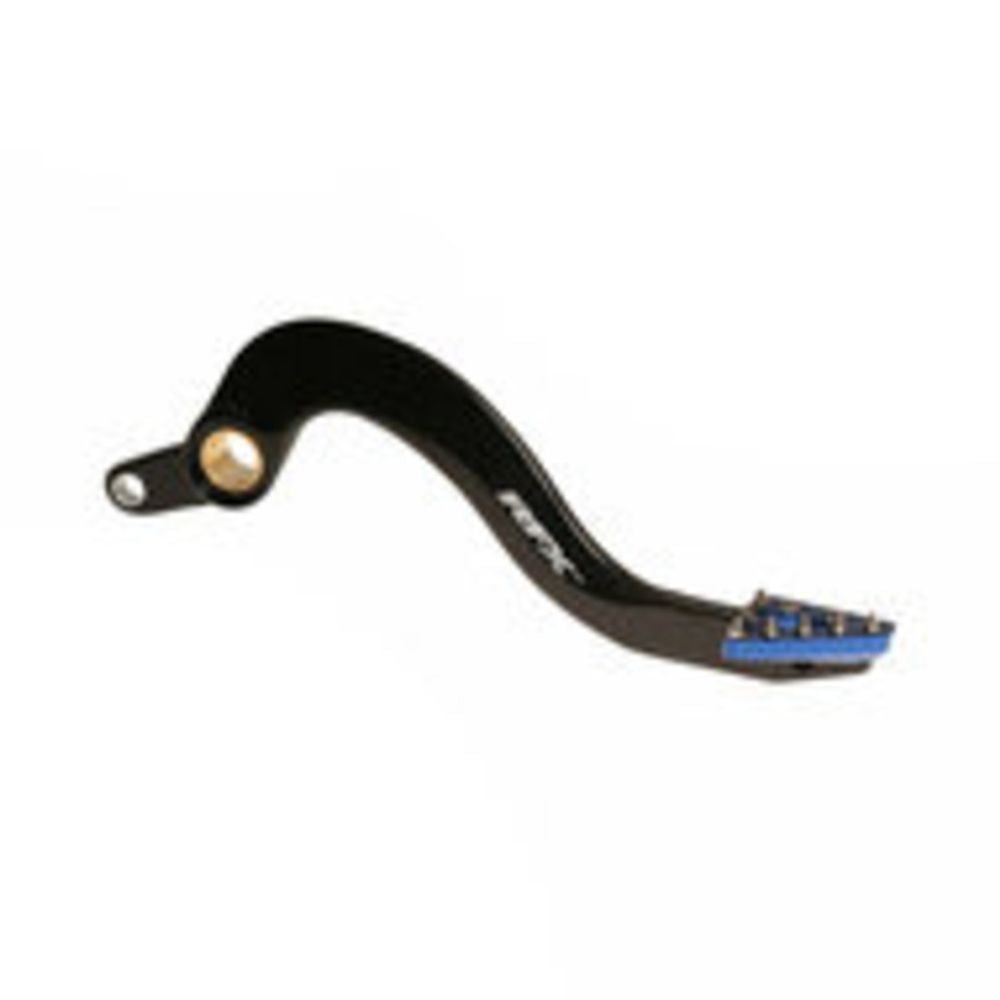

SP 1128645 RFX Pro Flexi-Tip Bremspedal hinten - Schwarz/Blau passend fuer HONDA CAMINO Blau & Sch

RFX Pro Series Bremspedale sind auf höchstem Niveau entwickelt und getestet.

Die Pro Series Bremspedale sind aus 7075-T6 Aluminium gefertigt und verfügen über eine geschmiedete Welle vom OEM-Typ, eine glatte Oberfläche auf der Welle hilft, den Verschleiß zu reduzieren, der mit einem geriffelten Design verbunden ist.

Die flexiblen Spitzen der Pro-Serie sind aus CNC-gefrästem Aluminium und verfügen über eine federbelastete, drehbare Spitze, die sich bei einem Aufprall, z. B. in einer Spurrille, dreht, um Schäden zu vermeiden. Die Spitze ist außerdem mit Stahlzähnen ausgestattet, die den Grip in schlammigen Bedingungen verbessern.

Die flexiblen Spitzen der Pro Series sind mit einem Anschlag an der Drehspitze ausgestattet, der die Spitze bei einer Drehung von 90 Grad stoppt und so Schäden verhindert, die auftreten können, wenn sich die Spitze unter dem Kupplungsdeckel dreht.

Die Bremspedale der Pro Series verfügen außerdem über eine Kabelbremsschlange, die verhindert, dass die Pedalwelle bei einem Aufprall verbogen wird.

CNC flexible Spitze zur Reduzierung von Aufprallschäden

Kaltgeschmiedeter Arm für verbesserte Kernfestigkeit

Merkmale:

• Hergestellt aus 7075 Luft- und Raumfahrt-Aluminium
• .
• T6 wärmebehandelt zur Erhöhung der Zugfestigkeit.
• Geschmiedeter Schaft für erhöhte Kernfestigkeit.
• Glatter Schaft zur Reduzierung des Oberflächenverschleißes.
• CNC-gefräste, flexible Spitze aus Knüppelholz.
• Rotierende Wirkung reduziert Schlagschäden.
• Stahleinsatzzähne für erhöhte Griffigkeit.
• Mechanischer Anschlag an der Spitze.
• Integrierte Bremsschlange.
• Farbig eloxiert, um Korrosion zu verhindern.
• Lasergeätztes Logo.

Montageanleitung:

• Zunächst notieren Sie, wo die Höhe der Pedalspitze im Verhältnis zur Fußraste ist.
• Entfernen Sie den R-Clip oder Splint von der Rückseite des Bremsbolzens, der sich hinter dem Rahmen befindet.
• Entferne den Bolzen, der das Pedal am Rahmen hält.
• Lösen Sie die Rückholfeder vom Pedal und lassen Sie sie hängen.
• Drehen Sie das Pedal nach außen und legen Sie den Splint an der Rückseite des Pedalgleitstücks frei.
• Entfernen Sie diesen Splint und den Passstift, das hintere Bremspedal lässt sich nun herausnehmen.
• Entfernen Sie die Öldichtungen vom alten Pedal, reinigen Sie sie und montieren Sie sie wieder am neuen Pedal.
• Reinigen Sie alle Teile mit einem Mehrzweck-Schmiermittel wie Maxima MPPL, bereit für den Wiedereinbau.
• Bremsgabel, Passstift und Splint wieder einbauen.
• Wiedereinbau der Rückholfeder.
• Tragen Sie etwas wasserfestes Maxima-Fett auf den Bolzen auf, richten Sie das Bolzenloch aus und bringen Sie den Bolzen wieder an.
• Ziehen Sie den Bolzen mit dem erforderlichen Drehmoment gemäß der Bedienungsanleitung an.
• Montieren Sie den R-Clip/Splint wieder an der Rückseite des Drehbolzens.
• Wenn das Pedal nun angebracht ist, stellen Sie die Pedalhöhe auf die richtige Position und das freie Spiel ein, indem Sie die Mutter über dem Gabelkopf lösen und den Bolzen nach innen oder außen drehen.
• Nun montieren Sie die Bremsschlange.
• Japanische Modelle- Entfernen Sie die untere Motorhalterungsmutter und die Unterlegscheibe, ersetzen Sie die alte Unterlegscheibe durch die neue Unterlegscheibe, die an der Bremsschlange befestigt ist.
• KTM Modelle- Entfernen Sie die neue Unterlegscheibe, die an der Bremsschlange befestigt ist, legen Sie diese beiseite, da sie bei der KTM nicht benötigt wird, legen Sie das Kabel um den unteren Motorträger und setzen Sie es in die Quetschverschraubung ein.
• Stellen Sie die richtige Spannung an der Bremsschlange ein und denken Sie daran, das Pedal nach unten durchtreten zu lassen.
• Mit einer Zange den Fitting zusammendrücken und das überschüssige Kabel abschneiden.

passend für:

HONDA CAMINO 1976
HONDA CAMINO 1977
HONDA CAMINO 1978
HONDA CAMINO 1979
HONDA CAMINO 1980
HONDA CAMINO 1981
HONDA CAMINO 1982
HONDA CAMINO 1983
HONDA CAMINO 1984
HONDA CAMINO 1985
HONDA CAMINO 1986
HONDA CAMINO 1987
HONDA CAMINO 1988
HONDA CAMINO 1989
HONDA CAMINO 1990
HONDA CAMINO 1991
HONDA PX 1981
HONDA PX 1982
HONDA PX 1983
HONDA PX 1984
HONDA PX 1985
HONDA PX 1986
HONDA PX 1987
HONDA PX 1988
HONDA PX 1989
YAMAHA YZ 125 (CE15) 2005
YAMAHA YZ 125 (CE16) 2006
YAMAHA YZ 125 (CE16) 2007
YAMAHA YZ 125 (CE16) 2008
YAMAHA YZ 125 (CE16) 2009
YAMAHA YZ 125 (CE16) 2010
YAMAHA YZ 125 (CE16) 2011
YAMAHA YZ 125 (CE16) 2012
YAMAHA YZ 125 (CE16) 2013
YAMAHA YZ 125 (CE16) 2014
YAMAHA YZ 125 (CE16) 2015
YAMAHA YZ 125 (CE16) 2016
YAMAHA YZ 125 (CE16) 2017
YAMAHA YZ 125 (CE16) 2018
YAMAHA YZ 125 (CE16) 2019
YAMAHA YZ 125 (CE16) 2020
YAMAHA YZ 125 (CE16) 2021
YAMAHA YZ 125 (CE16) 2022
YAMAHA YZ 125 (CE16) 2023
YAMAHA YZ 250 (CG20) 2005
YAMAHA YZ 250 (CG23) 2006
YAMAHA YZ 250 (CG23) 2007
YAMAHA YZ 250 (CG23) 2008
YAMAHA YZ 250 (CG23) 2009
YAMAHA YZ 250 (CG23) 2010
YAMAHA YZ 250 (CG23) 2011
YAMAHA YZ 250 (CG23) 2012
YAMAHA YZ 250 (CG23) 2013
YAMAHA YZ 250 (CG23) 2014
YAMAHA YZ 250 (CG23) 2015
YAMAHA YZ 250 (CG23) 2016
YAMAHA YZ 250 (CG23) 2017
YAMAHA YZ 250 (CG23) 2018
YAMAHA YZ 250 (CG23) 2019
YAMAHA YZ 250 (CG23) 2020
YAMAHA YZ 250 (CG23) 2021
YAMAHA YZ 250 (CG23) 2022
YAMAHA YZ 250 (CG23) 2023
YAMAHA YZ 250 X 2016
YAMAHA YZ 250 X 2017
YAMAHA YZ 250 X 2018
YAMAHA YZ 250 X 2019
YAMAHA YZ 250 X 2020
FANTIC XE 125 2022
FANTIC XX 125 2022
FANTIC XX 250 2022
YAMAHA YZ 250 2024
YAMAHA YZ 125 2024
FANTIC XX 250 2023
FANTIC XE 125 2024
FANTIC XX 125 2024
FANTIC XX 250 2024
YAMAHA YZ 125 2025
YAMAHA YZ 250 2025
FANTIC XX 125 2023
FANTIC XX 125 2025
FANTIC XE 125 2023
FANTIC XE 125 2025
